태양광 지상 설치 시스템: 지상 태양광 어레이에 대한 완벽 가이드

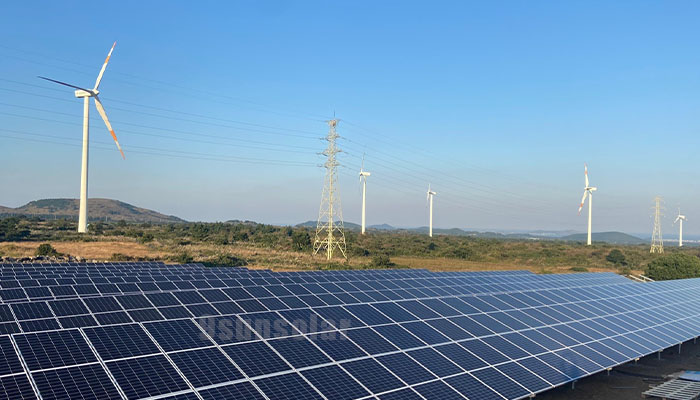

A 태양광 지상 설치 시스템 지상 설치형 태양광 발전 시스템은 개방된 토지를 발전소로 바꾸는 가장 빠른 방법입니다. 대규모 지상 설치형 태양광 발전소를 계획하는 개발자든 여유 부지를 보유한 토지 소유자든, 모듈 아래에 설치되는 지지대는 해당 부지의 에너지 생산량, 수명 및 유지 관리 비용을 결정합니다. 이 가이드에서는 최신 지상 설치형 태양광 발전 시스템의 설계 방식, 중요한 구성 요소, 단계별 설치 과정 및 최종 비용에 영향을 미치는 요인을 설명합니다.

태양광 지상 설치 시스템이란 무엇인가요?

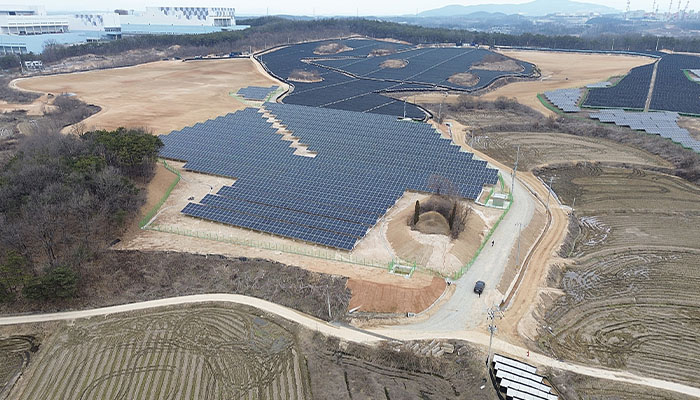

태양광 지상 설치 시스템은 지붕이 아닌 지면에 태양광 모듈을 고정하는 철골 및 알루미늄 구조물입니다. 이 시스템은 기초, 수직 기둥, 경사 레일 및 모듈 클램프를 하나의 엔지니어링 조립체로 결합하여 바람에 의한 들림, 적설 하중 및 동결로 인한 변형을 방지하는 동시에 각 패널을 태양에 가장 적합한 각도로 고정합니다. 구조물이 건물과 독립적이기 때문에 지상 태양광 발전 시스템은 오로지 에너지 생산량에 맞춰 크기, 각도 및 방향을 조정할 수 있습니다. 이러한 이유로 지상 태양광 설치는 현재 전 세계적으로 대규모 발전소 및 커뮤니티 태양광 프로젝트에서 주를 이루고 있습니다.

거의 모든 프로젝트에는 두 가지 디자인 유형이 적용됩니다. 고정식 경사형 지면 마운트 단일 각도로 어레이를 고정하는 방식은 와트당 비용이 가장 낮고 유지 보수가 최소화되며 인허가 절차가 가장 간단합니다. 단축 추적 방식은 어레이를 동쪽에서 서쪽으로 회전시켜 약 15~25%의 에너지 생산량을 추가하지만, 모터, 제어 장치 및 더 무거운 기초가 필요합니다. 두 방식 모두 기본적인 랙 설치 방식은 동일하므로 기술적 한계보다는 경제적인 측면에서 선택해야 합니다.

지상 태양광 발전 시스템의 핵심 구성 요소

모든 태양광 지상 설치 프로젝트는 동일한 부품 세트로 구성됩니다. 부품을 정확하게 지정하는 것이 25년 동안 사용할 수 있는 자산과 유지보수 부담이 되는 자산을 구분하는 핵심입니다.

• 기초 – 지반공학적 데이터 및 동결 깊이를 고려하여 선택된 H형 말뚝, 지반 스크류, 나선형 말뚝, 현장 타설 콘크리트 교각 또는 자갈 블록.
• 기둥과 보 – 도리와 레일을 지지하는 용융 아연 도금 또는 아연-알루미늄-마그네슘 강철 기둥.
• 레일과 서까래 – 모듈을 지지하고 하중을 기둥으로 전달하는 C형강 또는 Z형 도리 프로파일.
• 모듈 클램프 - 중간 클램프와 끝단 클램프는 사용되는 태양광 모듈의 프레임 크기에 맞춰 제작됩니다.
• 접지 및 본딩 하드웨어 – WEEB 와셔, 점퍼 및 구리 도체는 어레이의 전기적 안전을 유지합니다.
• 시스템의 균형 – 케이블 트레이, DC 트렌칭, 결합 박스, 인버터 및 계통 연계.

지상 설치형 태양광 패널 설치, 단계별 안내

제대로 설치된 지상형 태양광 발전 시스템은 예측 가능한 순서를 따릅니다. 단계를 하나라도 건너뛰면 나중에 파일 뽑힘, 모듈 균열 및 보증 분쟁이 발생할 수 있습니다.

1. 측량 및 지반공학적 시험 – 토양 지지력, 지하수위, 동결 깊이 및 풍향을 확인합니다.
2. 레이아웃 및 음영 연구 - 행 간격을 조정하여 다음 행에 그림자가 생기지 않도록 하고, 위도에 맞는 최적의 기울기를 확인하십시오.
3. 기초 공사 말뚝이나 지반 나사를 더 이상 박을 수 없을 때까지 박거나 교각을 타설한 후 높이와 수직을 확인합니다.
4. 랙 조립 기둥, 보, 레일을 세운 다음 모든 볼트를 지정된 토크 값으로 조입니다.
5. 모듈 장착 – 일정한 간격으로 모듈을 고정하여 배열이 정사각형이고 수평을 유지하도록 합니다.
6. 접합, 배선 및 굴착 구조물을 접지하고, 보호된 트렌치나 트레이에 DC 스트링을 설치하십시오.
7. 시운전 – 절연 및 IV 테스트, 인버터 시동, 그리고 문서화된 토크 재확인.

옥상형 태양광 패널 대신 지상형 태양광 패널을 선택하는 이유는 무엇일까요?

• 더 나은 수확량 - 기울기와 방위각을 자유롭게 최적화할 수 있으며, 어레이 아래의 공기 흐름은 모듈을 더 시원하고 효율적으로 유지합니다.
• 지붕 제한 없음 - 관통부 없음, 구조 보강 없음, 지붕 보증 위험 없음.
• 손쉬운 유지 관리 및 제설 작업 - 기술자들은 사방에서 접근이 용이한 편안한 높이에서 작업할 수 있습니다.
• 확장성 태양광 지상 설치 시스템은 부하 또는 예산 증가에 따라 행 단위로 확장할 수 있습니다.
• 농업용 태양광 발전 및 이중 토지 이용 - 줄 사이사이에 방목, 작물 재배 또는 수분 매개 곤충 식재를 계속할 수 있습니다.

지상 태양광 설치 비용 및 비용 변동 요인

지상 태양광 설치 비용은 고정되어 있지 않습니다. 기초 유형, 철골 무게, 지형, 계통 연계 거리 등 여러 요인이 모듈 자체 가격보다 훨씬 더 큰 영향을 미칩니다. 평평하고 배수가 잘 되며 토양이 단단한 곳에서는 말뚝 기초와 가벼운 지지대를 사용할 수 있지만, 암반, 높은 동결 깊이 또는 급경사에서는 콘크리트 교각이나 자갈을 사용하고 더 무거운 구조물을 설치해야 합니다. 풍하중 및 적설하중 지도를 참고하여 철골 두께를 결정하고, 인허가 및 계통 연계 절차로 인해 공사 기간이 몇 주씩 추가될 수 있습니다. 지지대는 전체 프로젝트 비용에서 차지하는 비중은 작지만 수십 년 동안 태양광 발전량에 직접적인 영향을 미치기 때문에 가장 저렴한 구조물이 항상 가장 저렴한 프로젝트는 아닙니다. 현장 상황에 맞춰 적절한 구조물을 선택하는 것이 투자를 보호하는 핵심입니다.

자주 묻는 질문

지면 고정형 기둥은 얼마나 깊이 박아야 할까요?

말뚝의 깊이는 관례가 아닌 지반 조사 보고서에 따라 결정됩니다. 일반적으로 말뚝은 동결선 아래로 박고, 현장 풍압에 견딜 수 있는 강도를 갖도록 시공하며, 지반 나사는 지지력을 입증하는 토크 값으로 설치합니다.

태양광 지상 설치 시스템에 가장 적합한 경사각은 얼마입니까?

위도가 출발점이며, 지형과 적설량에 따라 조정됩니다. 경사도를 낮추면 열 밀도가 높아지고 토지 사용량이 줄어들며, 경사도를 높이면 겨울철 생산량이 향상됩니다. 최적의 경사도는 패널당 에너지량이 아니라 단위 면적당 토지 사용량을 최대화하는 경사도입니다.

경사진 땅에도 지상형 태양광 발전 시스템을 설치할 수 있을까요?

네. 남북 방향 경사면은 단계적으로 기둥 길이를 조정하여 처리하고, 동서 방향 경사면은 열을 여러 개의 하위 배열로 나누어야 합니다. 경사도가 약 20%까지는 일반적이지만, 더 가파른 지형에는 더 긴 말뚝을 사용하고 맞춤형 구조 검토가 필요합니다.

지상 설치형 태양광 발전 시스템 설치에는 얼마나 시간이 걸립니까?

상업 규모의 지상 태양광 발전 시스템의 경우, 기초 공사와 지지대 설치에는 일반적으로 2~4주가 소요되고, 모듈 및 전기 공사에는 추가로 2~3주가 소요되며, 날씨와 인허가 여부가 주요 변수입니다.

9Sunsolar와 함께 차세대 지상 설치형 태양광 발전 프로젝트를 계획하세요.

고정식 경사형 지상 설치 랙부터 트래커 장착 가능 구조물까지, 9Sunsolar는 고객의 토양, 풍하중 및 모듈 유형을 고려하여 현장에 적합한 용융 아연 도금 강판, 패스너 및 클램프를 사용하는 태양광 지상 설치 시스템을 설계합니다. 레이아웃 또는 토지 데이터를 보내주시면 차기 지상 태양광 설치에 필요한 모든 자재 명세서를 제공해 드립니다.
